Автоматическая система подачи листов F-MARK / I-MARK

(0)

Предлагаем вам автоматическую систему подачи листов F-MARK/I-MARK для плоттеров Graphtec CE6000.

Подходит для моделей CE6000-40, CE6000-40 PLUS, CE6000-60 PLUS.

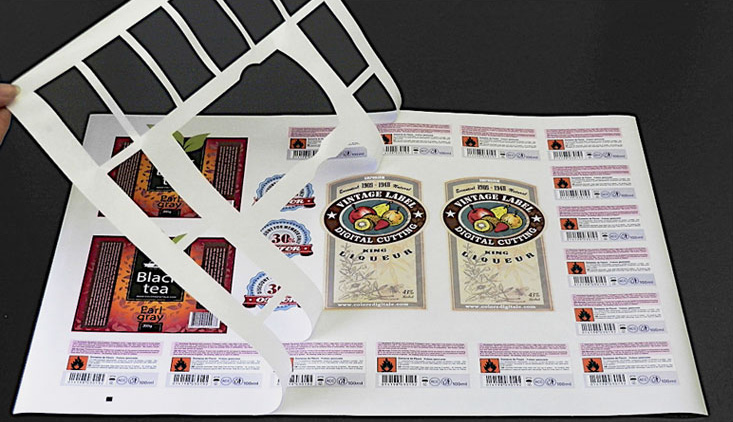

Система F-Mark (I-Mark) заработала себе отличную репутацию и пользуется большим спросом во всем мире. Она позволяет автоматизировать процесс изготовления этикеток, наклеек, стикеров, деколей, поздравительных открыток, приглашений, мини-упаковки, моделей предметов, рекламных коробочек, игрушек (крафтинг) и другой сувернирной и полиграфической продукции.

ВНИМАНИЕ! Выгодно купить комплект:

АКЦИОННАЯ ЦЕНА на автоподатчик F-Mark вместе с плоттером Graphtec СЕ6000-40/60 составляет всего 3990 €.

АКЦИОННАЯ ЦЕНА на автоподатчик F-Mark вместе с плоттером Graphtec СЕ6000-40 и автоматическим ламинатором Revo Office составляет всего 7899 €.

Стоимость оборудования в комплекте значительно ниже, чем если бы вы покупали его по отдельности.

Установив автоподатчик листов F-MARK на режущий плоттер Graphtec CE6000, вы получите полностью автоматизированное решение для оперативного изготовления любой полиграфической и сувенирной продукции, отпечатанной на самоклеющейся бумаге или пленке офсетным, шелкотрафаретным, струйным или лазерным способом. Идеально подойдёт для подачи на резку, биговку или перфорацию листов самоклейки, плотной бумаги, картона.

Основные преимущества:

  • Позволяет исключить работу оператора при подаче листов на резку
  • Система оснащена встроенным вакуумным компрессором, который не требует подключения внешних источников
  • В зависимости от толщины и жесткости листов, устройство может использовать от 40 до 120 листов формата А3 и А4
  • Дополнительные листы материала могут быть добавлены без необходимости остановки плоттера
  • Считывание меток компенсирует смещения и искажения, которые происходят при использовании цифровых систем печати; класс точности составляет примерно 0,2 мм.

Процесс загрузки листов в режущий плоттер происходит автоматически без участия оператора. С помощью вакуумных присосок лист подымается из лотка и подается в плоттер. Камера считывает регистрационные метки на листе и производит контурную резку этикеток по меткам. После выполнения задания на резку лист выгружается в выходной лоток.

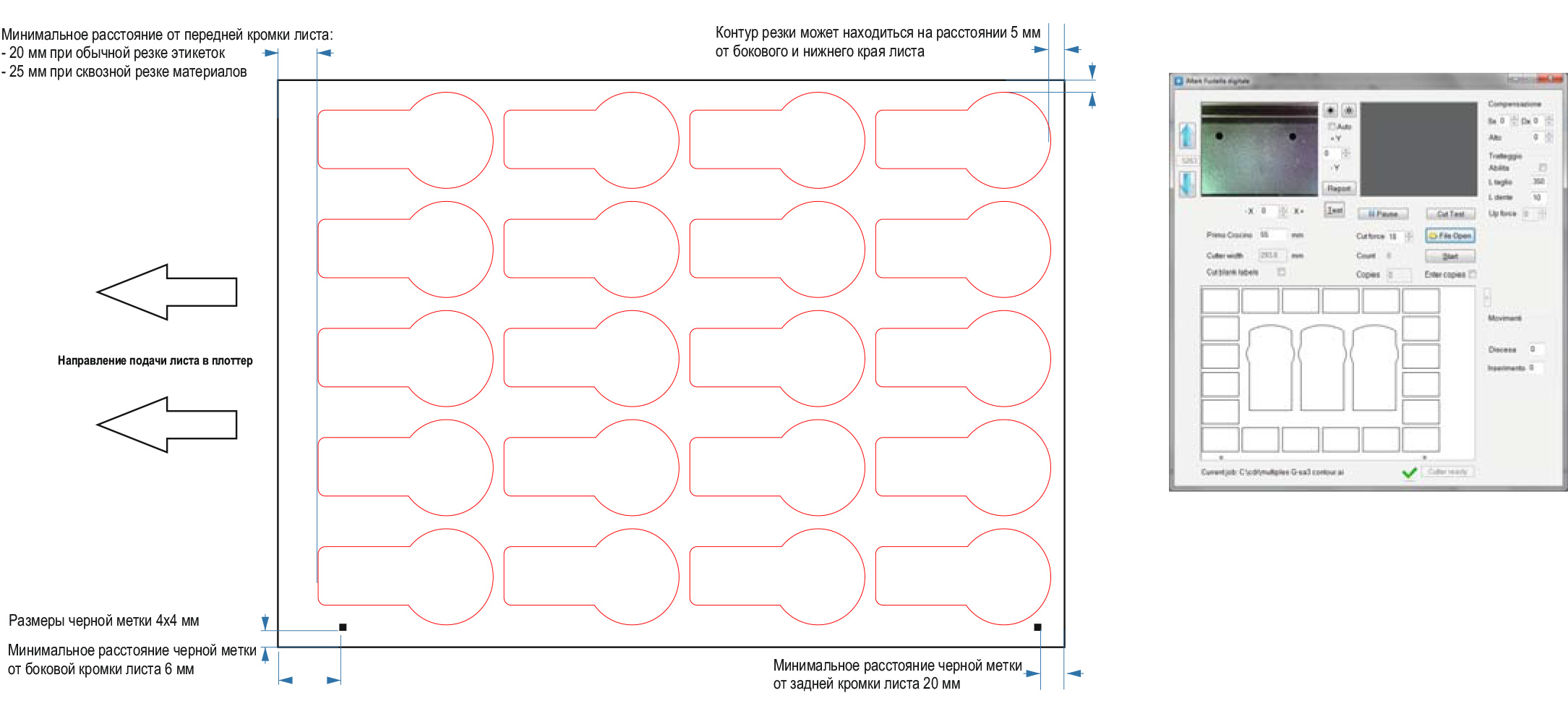

Требования к размещению оптических меток на листе

Метки точно считываются устройством, размер меток до 4 мм. Это позволяет максимально использовать пространство листа и минимизировать отходы от материала. Должна соблюдаться граница 20 мм с двух сторон листа, в то время как на других двух сторонах, устройство может выполнять резку до края бумаги. Можно использовать автоматическую резку, без чтения меток, если не требуется высокая точность резки.

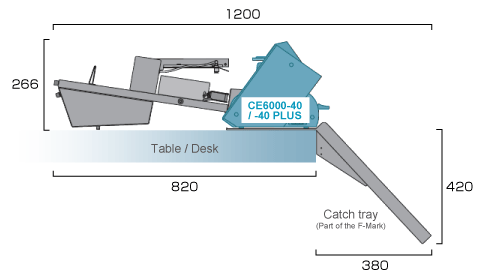

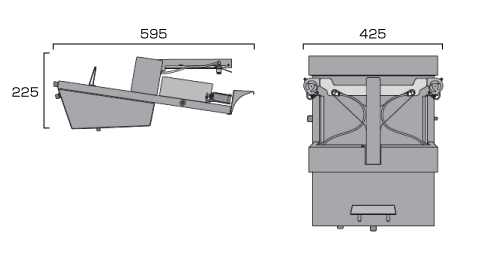

Габаритные размеры автоподатчика

Автоподатчик Graphtec F-mark состоит из трех отдельных компонентов: подающего лотка, камеры для считывания меток позиционирования, закрепляющейся на плоттере, и приемного (выходного) лотка. Эти три части расположены друг за другом, и они должны быть размещены на столе, где выходной лоток можно оставить выступающим над краем. Выходной лоток выступает на 35 см и должен быть расположен в месте, свободном от узких проходов, чтобы избежать удара от проходящих мимо людей. Размеры достаточно малы; стол, на котором размещается устройство может быть размером 60 х 67 см. Форматы материалов: 210*297 – 350*500 мм.

F-MARK

F-MARK и CE6000-40 / PLUS

3D View

Режущий плоттер серии Graphtec CE6000 может дополнительно производить резку дизайнерской бумаги и картона плотностью до 350 г. методом сквозной микроперфорации.



Спецификация

ТИП НАИМЕНОВАНИЕ ОПИСАНИЕ
Вся система (Автоподатчик и плоттер) Поддерживаемые размеры листов A4 (297 x 210 мм), SRA4 (320 x 235 мм) (при загрузке в альбомной ориентации листа)
A3 (297 x 420 мм), A3+ (стандарт 329 x 483 мм), SRA3 (320 x 450 мм) (при загрузке в портретной ориентации листа)
Соединение с компьютером Один выход USB (USB–hub на 3 выхода входит в комплект для подключения плоттера и автоподатчика)
Питание от 100 до 240 Вольт (в зависимости от региона подключения)
Рабочая среда Температура: от 10 до 35°C Влажность: от 35 до 75 % RH (без образования конденсата)
Габаритные размеры Размещение всего устройства на столе - Размер подающей части устройства:    Прибл. 672 (ш) x 820 (д) x 266 (в) мм - Размер принимающей части устройства:    Прибл. 672 (ш) x 380 (д) x 420 (в) мм * Плоттер CE6000-40 / 40PLUS размещается на краю стола.
Вес Прибл. 25 kg (Режущий плоттер*: 11 кг, , Автоматический податчик: 10 кг, Приемник листов: 4 кг)
Автоматический податчик (F-MARK) Поддерживаемые материалы для резки Ширина: от 279 до 350 мм, Длина: от 210 до 500 мм (возможно до 700 мм при установке опционально дополнительного кронштейна)
Плотность до 350 г/м2 (максимальная плотность материала для работы с автоматическим податчиком)
Емкость подающего лотка 200 листов или не более 35 мм в высоту (зависит от типа материала, его толщины, плотности и т.д.)
Интерфейс USB 2.0
Программное обеспечение для резки Поддерживаемые ОС Windows 10 / 8.1 / 8 / 7
Формат данных для вырезки ai (Illustrator версии 8) и eps (файл вывода данных для контурной вырезки должен содержать только контуры для резки и контрольные метки в спец. формате)
Режущий плоттер (CE6000-40 / 60) Скорость порезки Mакс. 600 мм/с во всех направлениях
Ускорение Max. 21.2 м/с2 (2.2 G) под углом 45°
Давление Mакс. 2.94 N (300 gf) в плоттере CE6000-40, Макс. 4.41 N (450 gf) в плоттере CE6000-40 PLUS
Интерфейс USB2.0
Питание от 100 до 240 В
Потребляемая мощность Макс. 120 ВА
Гарантия 12 месяцев

Видеообзор автоподатчика F-MARK


В комплекте

  • Входной лоток с вакуумными присосками и компрессором
  • Камера для считывания оптических меток
  • Программное обеспечение F-Mark для Adobe Illustrator
  • Выходной лоток для выгрузки листов
